1) 使用護套時請預先將網路線穿入護套。
2)從端部起大約至大姆指的長度其外皮脫去。
目視5cm長度。
3) 在切除外皮時,為不損傷到中間的芯線,請先充分地搓揉預計切除的部分。這樣使外皮會與裡面芯線產生間隙。(有的網路線是外皮會與裡面的芯線粘一起)
5e_img4.jpg  5e_img5.jpg
4) 將網路線夾在剝皮工具的最外側溝槽裡,手指放入工具穴里回轉,將切皮工具回轉一圈。
此時無需對夾住網路線的刃部強施壓力。
網路線夾在工具里即可 ,工具的設計有適當地力量夾住網路線。
5) 除去外皮:
此時外皮未完全切斷,可將外皮拉掉。相反外皮完全切斷時,有可能使內部的芯線受到損傷。除去後,目視確認內部的芯線有無切割到,如果有切割的情況就從那個部位切斷重新開始。


不能順利剝除外皮時 未切斷外皮時 長期使用此切皮工具,會使夾迫的力道減弱。雖然增加回轉工具的次數也可將皮脫去,但建議更換新的工具。
切到內部芯線的線時 可能使用切除比現在介紹中所使用的網路線粗,請調整刀刃切割深度,使用HT-501.(調整刀刃時,請謹慎操作)



進行網路線端部加工時,注意以下兩種規格。
T568A_haisen.jpg            T568B_haisen.jpg

使用不同線材規格對端部進行加工,準備也相對的不同。



5e_img6.jpg  5e_img7.jpg  5e_img8.jpg
6) 現在是按T568A規格進行加工,其芯線是按一組綠色,一組橙色,一組藍色,一組棕色進行排列。(圖為T568A)
7) 圖為T568B。
8) 左手一組是綠色,右手一組是棕色,剩下橫著叉開的左邊是橙色,右邊是藍色。
5e_img9.jpg   5e_img10.jpg  5e_img11.jpg

9) 現在不使用道具,將絞在一起的各組分開,用手指的方式將之分開。

從綠色的一組按順序解開。
從左邊的白綠--綠一直到接近外皮逐一解開。

10.) ※網路線的優劣(品質,精度)是由網路線的端部起到絞距的殘余部分所決定。
必須是緊緊地絞到外皮前一點的位置才解開。
(圖為品質優良的範例。)
10.11) ※網路線的優劣(品質,精度)是由網路線的端部起到絞距的殘余部分所決定。
必須是緊緊地絞到外皮前一點的位置才解開。
(圖為品質不良的範例。)
5e_img12.jpg  5e_img13.jpg  5e_img14.jpg
12) 以同樣的方式將橙色一組,藍色一組,棕色一組逐一解開。
13)※此時請註意不要將cable的順序錯換放入。將呈現為一個大的扇型以方便作業。
14) 4組全部解開時用手指將線理直。
此時要固定扇形的根部。。
5e_img15.jpg  5e_img16.jpg  5e_zu2.jpg
15)將線理筆直後,把線的顏色排齊,。


從左開始逐一確認。

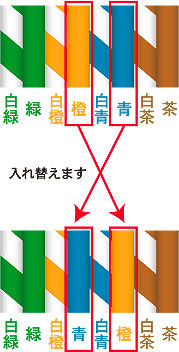

16.17) T568A規格配線為橙色和藍色交換位置。

5e_img18.jpg  5e_img19.jpg  5e_img20.jpg
18) 配線的正確順序
19) 左手中指以後手指將外皮部分握住,大姆指將網路線根本部分強力固定好。
製作短米數的網路線時請注意:固定力弱而尾端將後退。
20) 右手將端部弄整齊。就像左右揮動一樣一邊整理彎曲一邊作業,這樣容易使 之弄整齊。
※因芯線的端部分在後續的作業會切掉,可以不必弄得筆直。
5e_img21.jpg  5e_img22.jpg  5e_img23.jpg
21) 不能一次性地弄得漂亮整齊,請多次來回左右拉動將之弄整齊。
請注意線與線之間不要有間隙。
22) 為能容易進入內套裡請將之弄得筆直。
23)剪掉前端較不直的部分。
用左手好好地固定剪掉的部分,稍微有露出銅線的都請剪掉。
5e_img24.jpg  5e_img25.jpg  5e_img26.jpg
24) 這樣就弄得整齊漂亮了。此時如果放開左手就會變得很零亂了,
在安裝內套前都不可以放手的。

25) 套上內套。將鼓出來的一方向上套入。
因內套正中間有間隔,安裝時請注意。

26) 如果線沒完全地弄整齊在安裝內套時就會有阻力。
5e_img27.jpg  5e_img28.jpg  5e_img29.jpg
27) 將內套套在離外皮邊的最近極限。
28) 套入後,將網路線的外皮和內套來回擰住,消除內部網路線的鬆弛,然後緊握住外皮部分。
29) 將最接近內套前端的芯線剪掉。
5e_img30.jpg  5e_img31.jpg  5e_img32.jpg
30) 請將內套前端出來部分的cable盡量切得最短。

※內部松弛的原因是前端的芯線變得太長。從這部分開始的作業是將外皮部分全部插入,請正確地進行。

31)插入接頭。
請將接頭的金屬pin針(金屬部分)向上。
32) 由其角度的圖片。
內套與插頭的方向正確嗎?
5e_img33.jpg  5e_img34.jpg  5e_img35.jpg
33) 現在,將外皮部分插入到插頭內。
請用手指按住插入。
34) 請將內套插入到插頭的最前端部位。
35)准備壓線鉗。
此次的工具是帶有齒輪的.
從開始到最後握住解開固定(鎖)。
5e_img36.jpg  5e_img37.jpg  5e_img38.jpg
36) 將鎖彈開到開放狀態。
37) ?在鉚接前進行最終確認。從接頭的前端開始,中間的芯線前端是否完全排好作確認。
38) 將接頭放入壓線鉗的8P孔座內固定。
5e_img39.jpg  5e_img40.jpg  5e_img41.jpg
39) 直至鎖鬆開都握住,確定是開放狀態後將接頭從壓線鉗裡取出。
40) 到這就完成了。
取出壓線鉗,在取出中有可能拔出芯線,為了慎重,這時請確認芯線是否完全放入到端部。。
41) 最後將護套推到接頭部分。
不能目視檢查的部分請用網路測線機進行電路檢查是否導通。
